삼성창문형 에어컨 설치방법(사진/영상보면서 자가설치 가능)



보통 2 in 1 에어컨으로 거실과 안방에 쓰지만 아이방 또는 서재방의 더위를 참을 수 없을 때가 많습니다. 이때 창문형 에어컨은 저렴한 가격과 공간활용이 좋아 많이들 선택하고 있습니다. 까다롭고 복잡한 과정없이 설치 가능한 삼성창문형 에어컨 설치방법을 안내해 드리도록 하겠습니다.



☞창문형에어컨 설치 동영상 바로가기☜







설치방법



설치 환경 확인하기



창문형 에어컨은 창틀이 있는 미닫이창에만 설치가 가능합니다.



기본 거치대 설치 환경은 창문을 열었을 때 가로 넓이는 45cm 이상 세로 높이는 85 cm 이상 145cm 미만이어야 설치가 가능합니다.

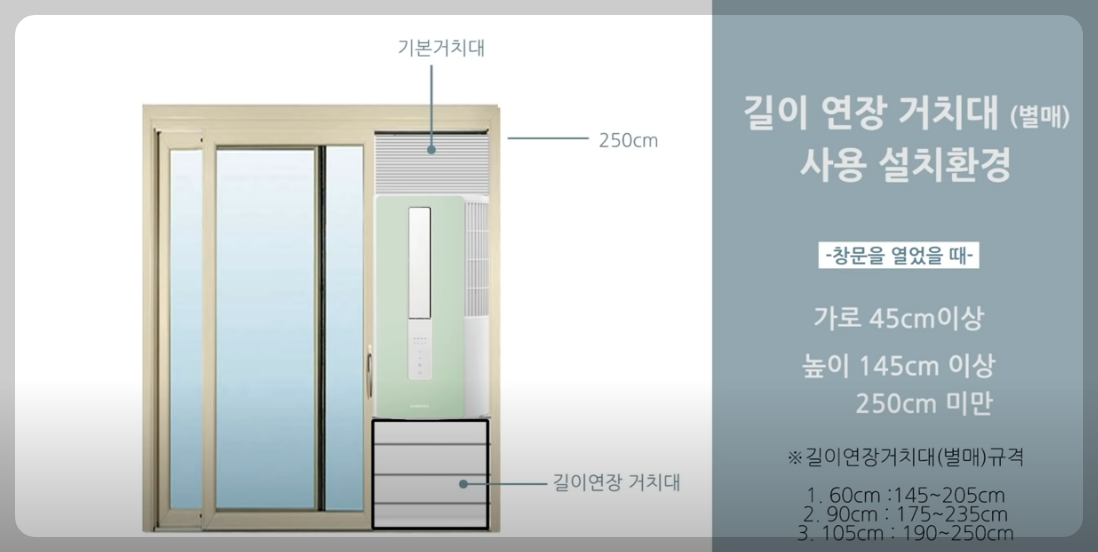

만약 창틀의 높이가 145cm 이상이라면 길이연장 거치대를 별도로 사용하면 최대 250cm까지 설치가 가능합니다.





여닫이창 또는 목재창일 경우 미닫이 창이라도 크기가 맞지 않는다면 설치가 불가능하고

창틀에 물빠진 구멍이 없다면 설치가 불가능합니다







거치대 설치 준비하기



먼저 창밖으로 설치 부품이나 거치대 등의 낙하 방지를 위해 방충망과 외벽창문은 꼭 닫아 주시고 안전을 위해 보호 장갑을 착용해 주시기 바랍니다



창턱의 두께를 확인해 창턱의 두깨가 0.9 cm 이하인지 확인해 주세요 창턱에 두께가 0.9 cm 이하라면 거치대 기본 출고 상태로 설치가 가능합니다

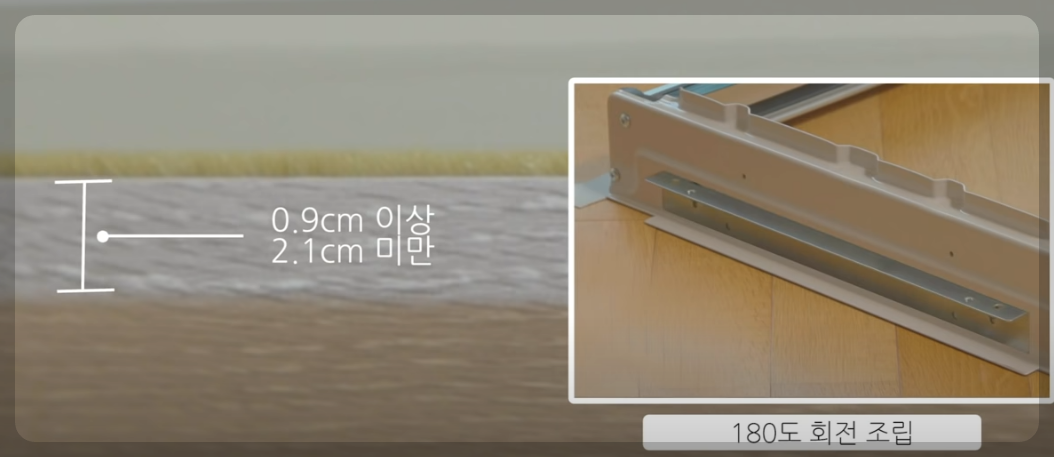

하지만 창틀의 두께가 0.9 cm 이상 2.1 cm 미만이라면 기본 출고 상태로는 거치대가 창턱에 맞지 않기 때문에 상단 하단 거치대 조임판 2개의 나사를 분해해 180도 회전시켜 조립해 주셔야 창턱에 설치가 가능합니다

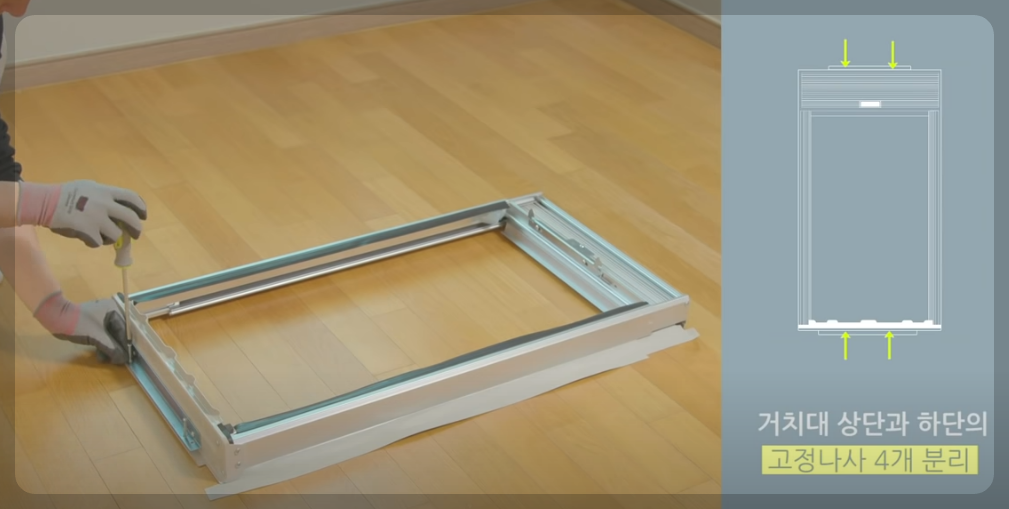

이제 거치대 고정 나사를 분리해 주세요 거치대 고정 나사는 상단과 하단에 2개씩 4개를 분리해 주시면 됩니다



이후 거치대를 들어 거치대 하부 걸림 턱은 창틀 가장 안쪽에 창턱에 올려주시고

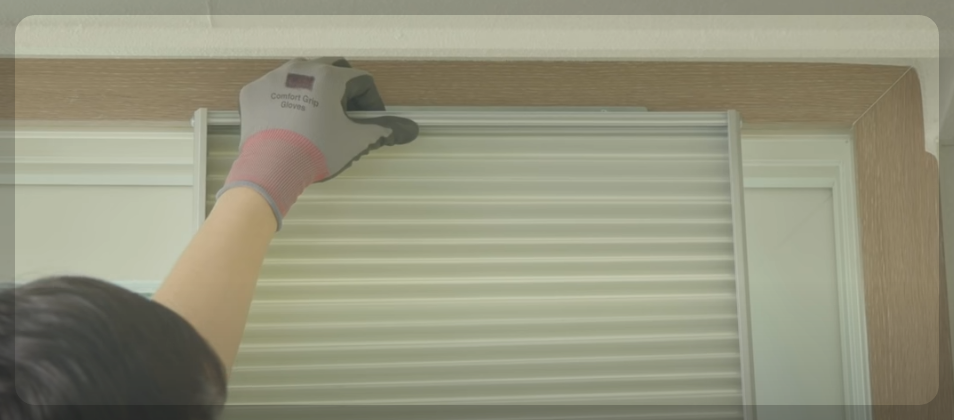

거치대 상부 걸림턱은 거치대 슬라이드 틀을 올려 창틀 상단에 맞게 위치시킨 후

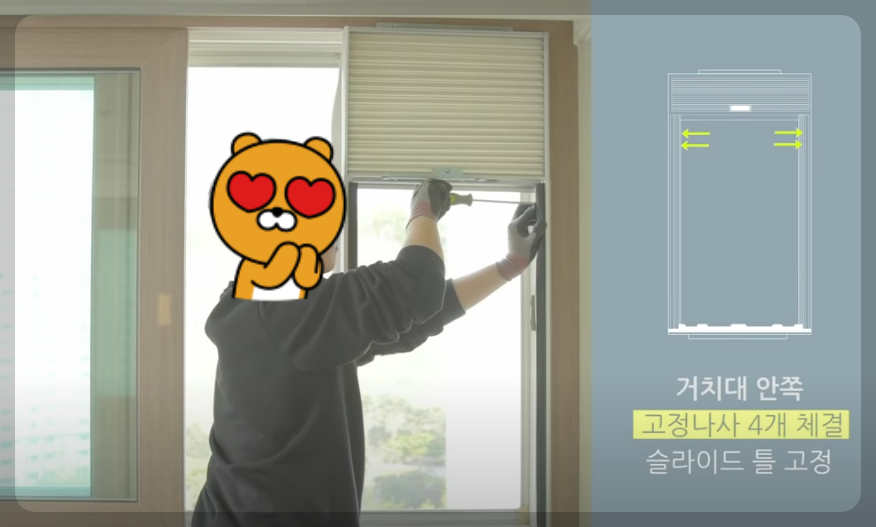

거치대 안쪽에 위치한 고정 나사 4개를 조여 주시면 슬라이드 틀이 창틀에 고정됩니다







만약 창틀의 높이가 높아 연장거치대를 사용해 설치할 경우 하부조임판에 이동 조립과 연장 거치대와의 연결 조립이 필요합니다 하부조임판 이동 조립은 기본 거치대에 하부조임판을 연장 거치대의 하단부로 옮겨서 조립하는 작업으로 기본 거치대 하부 조임판 고정 나사 2개를 분리한 후 분리한 하부 조임판을 연장 거치대 하단부로 옮겨서 조립해 주시면 됩니다

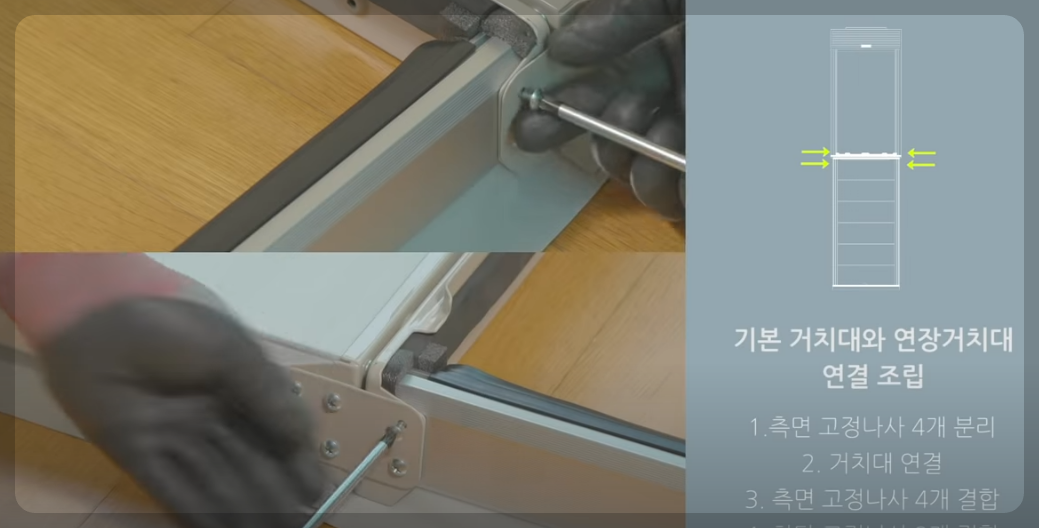

연장 거치대와 연결 조립은 기본 거치대와 연장 거치대를 연결하는 작업으로 기본 거치대 하단 양쪽 측면에 위치한 고정 나사 4개를 분리하고 기본 거치대와 연장 거치대를 결합한 후 체결 홀의 고정 나사 4개를 체결해 주세요



그 후 연장 거치대 포함 된 고정 나사 2개를 기본 거치대 하단면에 체결하시면 연결 조립이 완료됩니다



거치대를 들어 거치대 하부 걸림턱을 창틀 가장 안쪽에 창턱에 올려주시고 거치대 상부 걸림턱은 거치대 슬라이드틀을 올려 창틀 상단에 맞게 위치시킨 후 거치대 안쪽에 위치한 고정 나사 4개를 조여 주시면 슬라이드틀이 고정됩니다







거치대 설치 하기





외부 공기가 차단될 수 있도록 하부 창틀의 손상에 유의하며 거치대를 최대한 밀착시켜 주시고 좌측 우측에 패킹을 실외 측으로 정리해 주시기 바랍니다

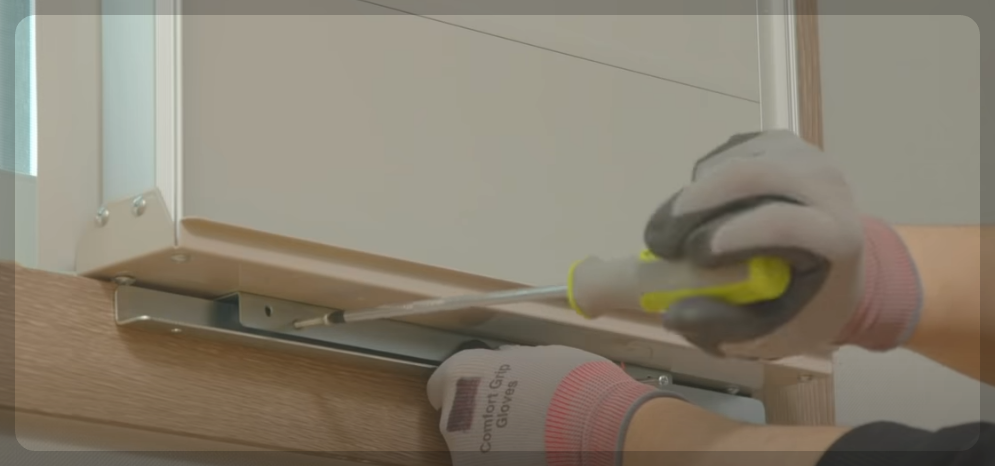

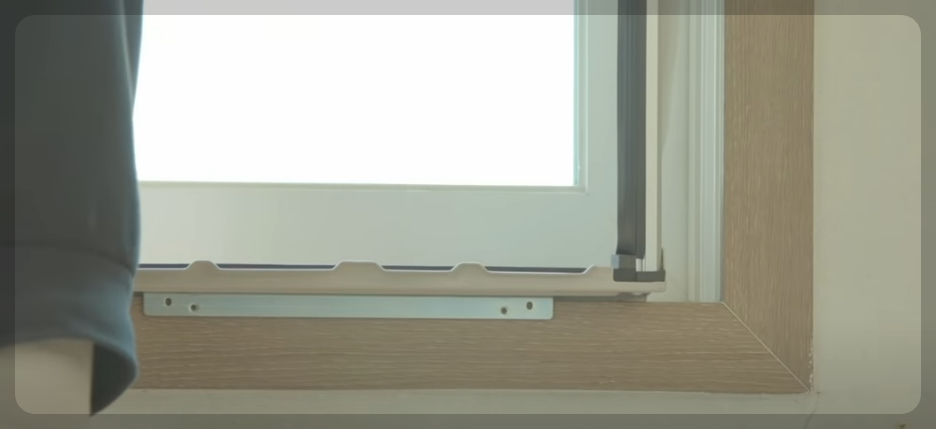

제품에 포함된 창틀보호판을 하부 조임 판 사이에 끼운 후 분리했던 거치대 고정나사 2개를 이용해 체결해주세요 창틀 보호판은 거치대 밖으로 나오지 않도록 유의해 주시고 상단 부분도 동일한 방법으로 창틀 보호 판을 끼우고 거치대 고정 나사 2개를 체결해 설치해 주세요



그 후 기본 거치대 상단 좌, 우측 옆면에 보이는 나사 구멍에 맞춰 가드바를 조립해 주시면 됩니다









단열재 부착 및 에어컨 고정하기





거치대 조립이 끝났다면 제품에 동봉된 단열재를 거치대 상부와 하부 틈새와 주름판 측면에 부착해 외부 공기 유입을 차단해 주세요





거치대 위치한 제품 고정 나사를 미리 풀어 주신 후



제품을 들어 하단부터 안쪽 끝까지 밀어 넣은 후 거치대 고정 브래킷에 딸칵 소리가 나도록 상단부를 눌러 고정시켜 주세요



그리고 분리했던 제품 고정 나사를 체결해 제품을 고정해 주세요



제품의 뒤쪽에 토출구를 막지 않도록 창문을 열어 주시고 창문 잠금장치를 설치 가이드라인에 맞춰 창틀에 끼운 후 시계방향으로 돌려 고정시켜 주세요





제품 분리하기

장기간 사용하지 않거나 위치 변경을 위해 제품을 분해할 경우에는 제품 상단에 위치한 고정 나사를 분리 후 에어컨 상부 후크를 왼쪽으로 밀어 거치대와 분리해 주세요

창틀 거치대는 설치에 역순으로 분해해 주시면 됩니다





창문형 에어컨 장단점



창문형 에어컨의 장점은 다음과 같습니다.



1. 일반에어컨 대비 설치가 간편합니다.

2. 절세효과가 있습니다.

3. 효율적으로 공간이용을 할 수 있습니다.

4. 설치비용이 적습니다. (실외기를 따로 설치할 필요가 없음)



이에 반해 단점으로는



1. 소음이 발생합니다.

2. 냉방능력이 일반에어컨에 비해 다소 아쉽습니다.



창문형 에어컨 설치 시 비 올 때 문제가 없을까 고민하시는 분들도 계시던데 대부분의 창문형 에어컨은 방수기능을 가지고 있으며, 구조적으로 스탠드형 에어컨 설치가 어렵다면 창문형 에어컨도 좋은 대안입니다.







자주 묻는 질문(FAQ)



Q. 단일 창문도 설치 가능할까요?

A. 베란다 및 다용도실을 품은 단일창은 설치 가능 외벽에 맞닿아 있는 단일창은 프레임과 창이 밀착되지 않을 경우 외부 소음 및 단열 문제가 생길 수 있습니다 ​





Q. 복도형 아파트의 경우 설치 방법을 알려주세요

A. 설치한 창가로 바로 복도가 있어 뒷면에서 배출되는 열로 지나가는 사람이 불편함을 호소한다면 실외기 바람막이를 구입하여 설치하면 가능합니다





Q. 연장거치대 구입방법 및 가격은?

연장거치대는 총 3가지 사이즈가 있습니다. 모델명은 아래에서 확인할 수 있고 구매는 삼성닷컴 / 디지털프라자를 통해 구입하실 수 있습니다 ​

AW-EW61D (60cm) /  AW-EW91D (90cm) /  AW-EWX1D (105cm)









오늘은 삼성창문형 에어컨 설치방법, 장단점, 그리고 자주 묻는 질문들에 대해 알아봤습니다. 더운 여름 미리 준비하셔서 쾌적하게 보내시길 바랍니다.
